Soldis PROJEKTANT 2D to narzędzie do analizy konstrukcji budowlanych za pomocą metody elementów skończonych. Program w szczególności umożliwia zaawansowaną analizę statyczną wraz z kombinatoryką obciążenia, wymiarowanie płyt oraz ścian żelbetowych, elementów prętowych (stal, żelbet, drewno) oraz fundamentów według eurokodów oraz norm polskich. Przyjazny interfejs i z wydajne algorytmy obliczeniowe powodują, że tworzenie modeli obliczeniowych i przeglądanie wyników jest szybkie i wygodne.

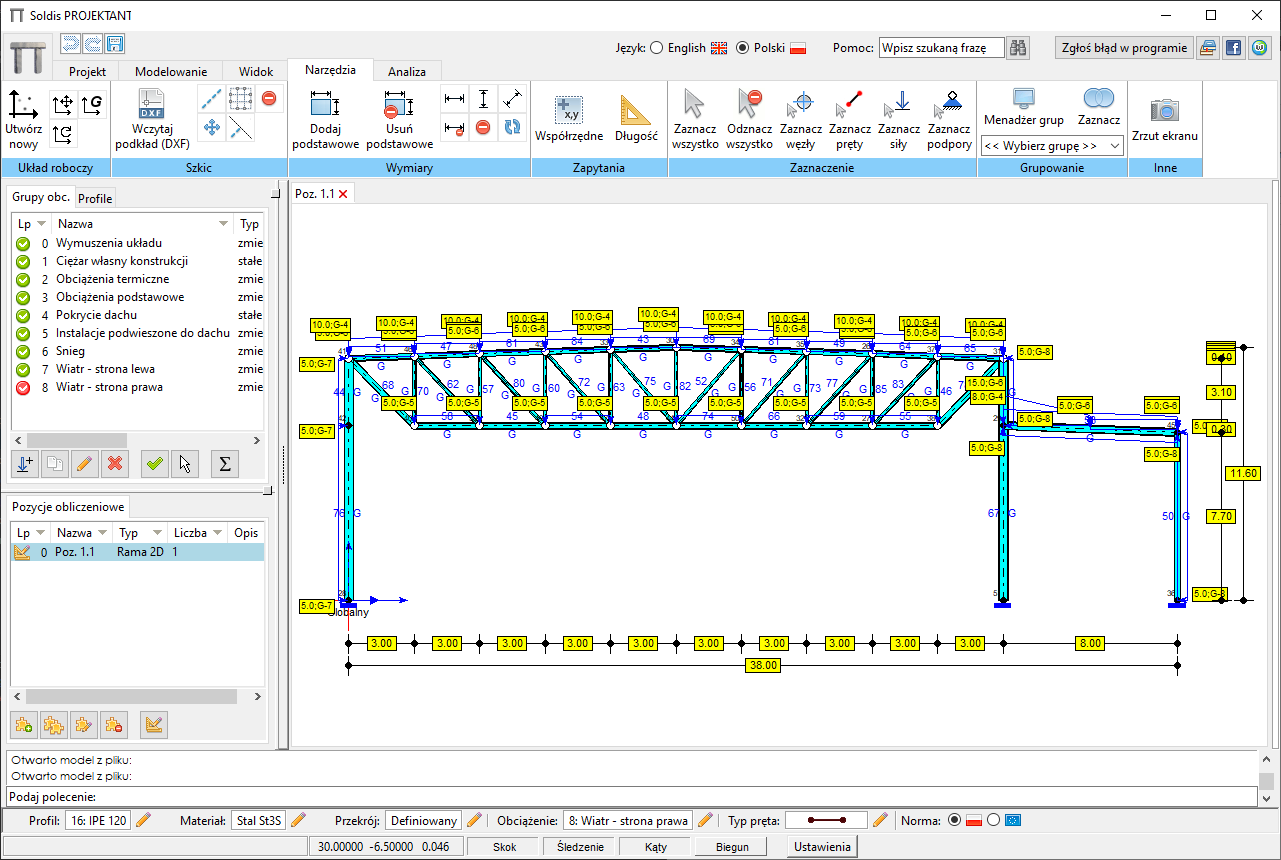

Konstrukcje prętowe

Statyka (liniowa oraz nieliniowa), wymiarowanie (żelbet, stal, drewno, fundamenty, …), stateczności, dynamika, linii wpływu oraz optymalizacja.

Więcej o modelowaniu i analizie ram

Model jako kompozycja pozycji obliczeniowych o wspólnych grupach obciążenia i bazie profili.
Szeroki zakres analizy od statyki do optymalizacji.
Wymiarowanie według eurokodów oraz norm polskich.
- - Prętowy element stalowy [PN-EN 1993 / PN-90/B-03200].
  - Połączenia elementów stalowych [PN-EN 1993].
  - Prętowy element żelbetowy [PN-EN 1992 / PN-B-03264].
  - Prętowy element drewniany [PN-EN 1995 / PN-B-03150].
  - Fundamenty bezpośrednie [PN-EN 1997 / PN-81/B-03020].
  - Ściana murowana pod obciążeniem skupionym [PN-EN 1996].
  - Mur obciążony głównie pionowo [PN-EN 1996].
  - i wiele więcej…
Kalkulator długości wyboczeniowych.
Edytor profili z katalogiem podstawowych przekrojów i materiałów.
Szybkie i intuicyjne definiowanie oraz edycja układów o dowolnej geometrii, obciążeniu i podparciu.
Wiele typów podpór oraz obciążenia.
Automatyczne generowanie kombinacji normowych.
Mechanizm śledzenia kątów i punktów charakterystycznych ułatwiający rysowanie.
Import podkładu z formatu DXF.
Generator raportu (RTF).
i wiele więcej…

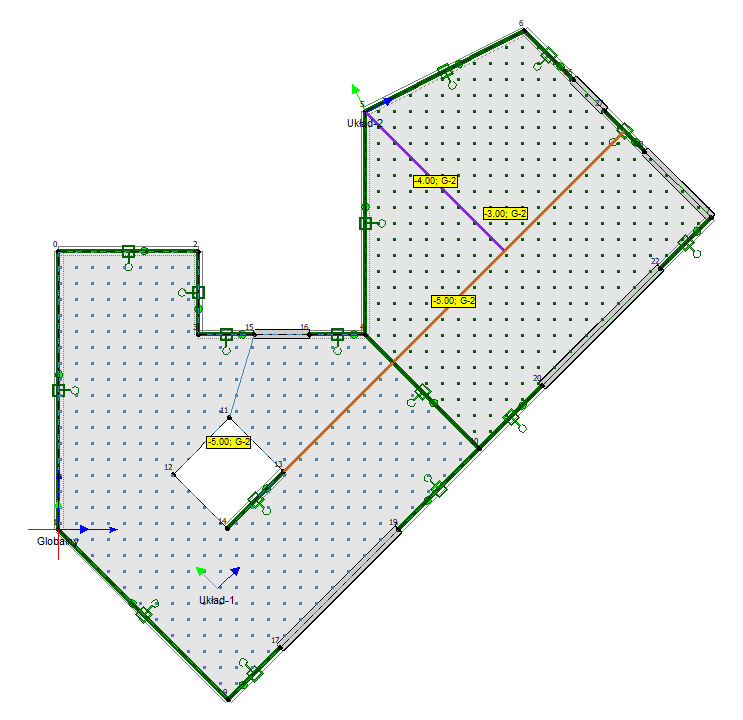

Płyty żelbetowe

Stropowe oraz fundamentowe. Analiza nieliniowa z uwzględnieniem zarysowania i pełzania. Wyznaczenie zbrojenia, rys oraz weryfikacja przebicia.

Więcej o płytach stropowych i fundamentowych

Duża swoboda w definicji geometrii, obciążenia, podpór oraz zbrojenia.
Automatyczne tworzenie siatki z możliwością lokalnego dogęszczania – indywidualnie lub na podstawie szablonu.
Definicja geometrii z użyciem mechanizmu śledzenia.
Możliwość definicji żeber z odsunięciem od powierzchni środkowej.
Linie konstrukcyjne oraz import podkładu z DXF.
Grupowanie przypadków obciążenia oraz możliwość nadania wzajemnych relacji.
Podłoże gruntowe jako podpora (Winkler).
Określenie przemieszczeń oraz sił przekrojowych przy użyciu wydajnej implementacji metody elementów skończonych.
Automatyczne tworzenie kombinacji obciążenia z uwzględnieniem wszystkich zdefiniowanych przypadków obciążenia oraz relacji między nimi zgodnie z wytycznymi eurokodów lub norm polskich.
Automatyczne tworzenie obwiedni z uwzględnieniem wybranych typów kombinacji.
Wymiarowanie za pomocą reguł:
- Prętowy element żelbetowy [PN-EN 1992 / PN-B-03264].
- Przebicie płyt żelbetowych [PN-EN 1992].
- Ściana murowana pod obciążeniem skupionym [PN-EN 1996].
Tryb weryfikacji – uwzględnienie zarysowania oraz pełzania.
Moduł analizy rusztów żelbetowych.
Prezentacja wyników w formie graficznej (mapy, wykresy) z możliwością szczegółowego podglądu w dedykowanych narzędziach.
Automatyczne tworzenie obwiedni dla wartości statycznych, zbrojenie i rys.
Definicja zbrojenia podstawowego oraz dodatkowych siatek zbrojeniowych.
Szeroki wachlarz ustawień prezentacji wyników.
Generator raportu (RTF).
i wiele więcej…

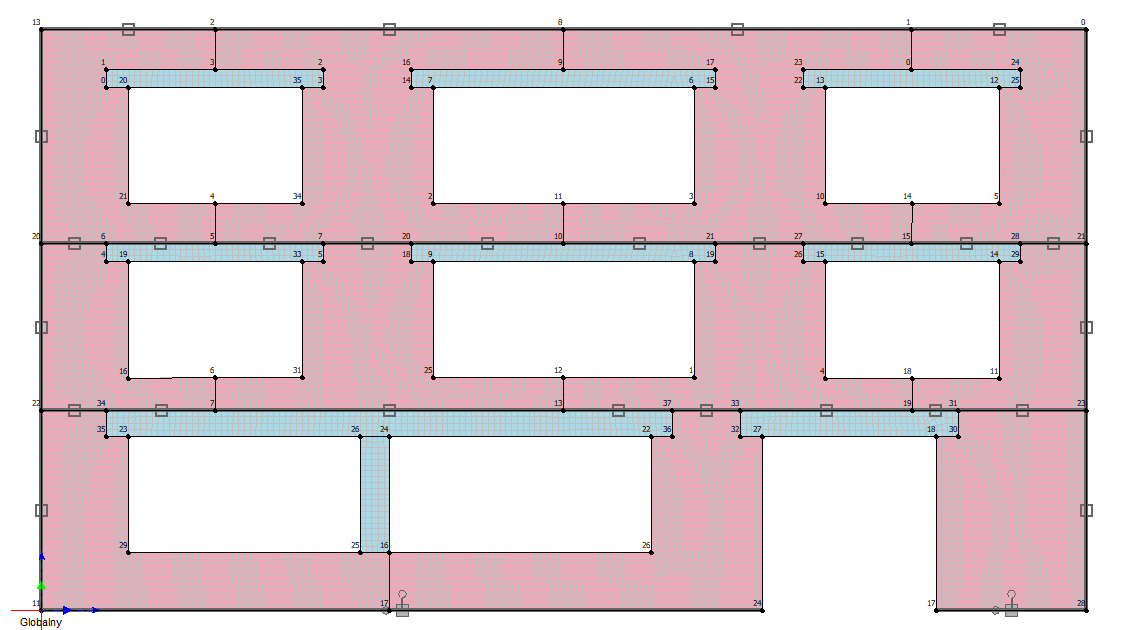

Ściany i tarcze

Analiza konstrukcji pracujących w płaskim stanie naprężenia (statyka, zbrojenie, rysy). Wymiarowanie zgodnie z PN-EN 1992 lub PN-B-03264.

Więcej o modelowaniu i analizie ścian

Zastosowanie dla wszystkich rodzajów powierzchniowych elementów pracujących w płaskim stanie naprężenia.
Analiza nieliniowa uwzględniająca zmianę sztywności w wyniku zarysowania i pełzania.
Określenie sił przekrojowych z uwzględnieniem kierunków lokalnych dla paneli (N_x, N_y, N_xy), reakcji liniowych oraz punktowych i przemieszczeń.
Szybki procesor (solver) statyki oraz łatwe wymiarowanie dzięki szerokiemu wachlarzowi narzędzi do definicji zbrojenia i parametrów projektowania.
Automatyczna kombinatoryka i tworzenie obwiedni dla wartości statycznych, zbrojenie i rys z uwzględnieniem wybranych typów kombinacji.
Bogaty zestaw narzędzi definicji i edycji modelu, w tym generator siatki z możliwością lokalnego dogęszczania, śledzenie punktów charakterystycznych, grupowanie obciążenia, linie pomocnicze i import z DXF.
Możliwość definicji zbrojenia podstawowego oraz dodatkowych siatek zbrojeniowych.
i wiele więcej…

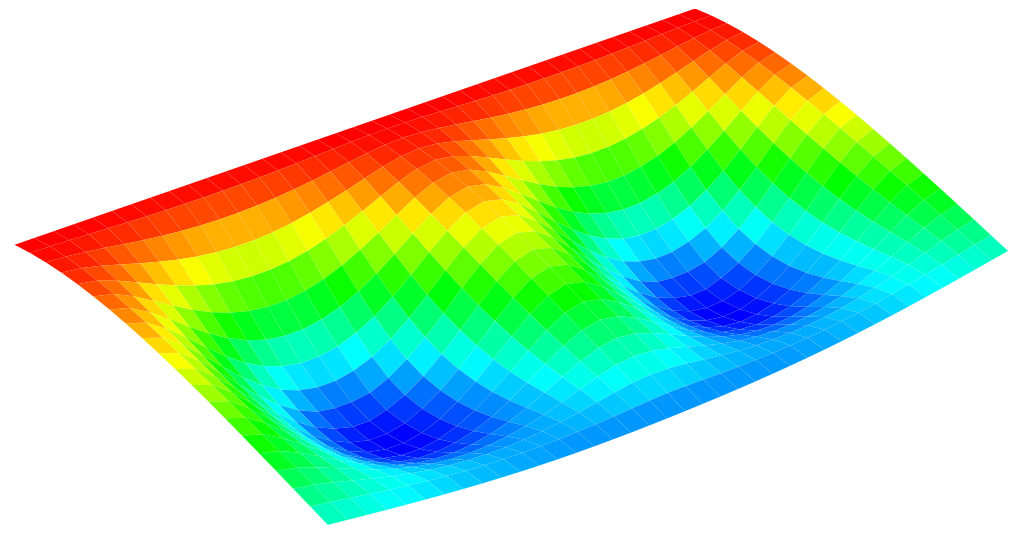

Powłoki

Płyty posadzkowe obliczane z uwzględnieniem skurczu, ściany zbiorników, tężniki powierzchniowe, ściany budynków obciążone parciem wiatru/gruntu/uderzeniem pojazdu itp.

Informacje o analizie i modelowaniu powłok

Model uwzględniający występowanie jednocześnie stanu błonowego (ściany/tarcze) i zgięciowego (płyty) z możliwością definicji żeber.
Zestaw narzędzi do analizy statycznej, wymiarowania oraz weryfikacji.
Ocena konstrukcji zgodnie z wybranymi warunkami projektowymi dla konstrukcji żelbetowych: PN-EN 1992 lub PN-B-03264:2002.
Reguły wymiarowania stanowiące rozszerzenie podstawowych procedur w zakresie:
- - Prętowy element żelbetowy [PN-EN 1992 / PN-B-03264].
  - Przebicie płyt żelbetowych [PN-EN 1992].
  - Ściana murowana pod obciążeniem skupionym [PN-EN 1996].
Analiza nieliniowa z uwzględnieniem zmian sztywności w wyniku zarysowaniu oraz zjawisk reologicznych – dokładniejsze określenie ugięcia konstrukcji oraz redystrybucji sił wewnętrznych.
Kombinacje obciążenia generowane automatycznie zgodnie z wybraną podstawą normową.
Moduł do analizy ram płaskich obciążonych przestrzennie z wymiarowaniem elementów żelbetowych.
Łatwe i intuicyjne narzędzia do tworzenia i edycji modelu obliczeniowego, w tym śledzenie kątów i punktów charakterystycznych, automatyczne generowanie siatki, grupowanie obciążenia…

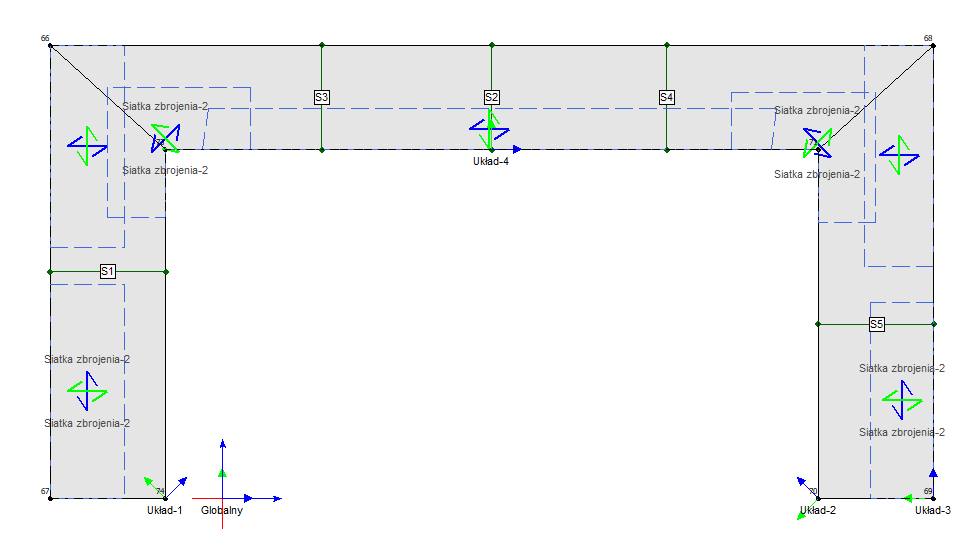

Konstrukcje liniowe

Analiza konstrukcji pracującej w płaskim stanie odkształcenia – mury oporowe, przepusty drogowe, tamy, rury obciążone ciśnieniem stałym na długości itp..

Podstawowe cechy analizy konstrukcji liniowych

Analiza konstrukcji pracującej w płaskim stanie odkształcenia (PSO) – elementy o stałym przekroju, w których jeden wymiar jest zdecydowanie większy niż dwa pozostałe (element pryzmatyczny), a obciążenie działa prostopadle do niego.
Określenie sił przekrojowych (N_x, N_y, N_z, N_xy), reakcji podporowych (punktowe oraz liniowe) oraz przemieszczeń.
Analiza statyczną wraz z kombinatoryką obciążenia przy użyciu wydajnej implementacji metody elementów skończonych.
Automatyczne generowanie kombinacji obciążenia oraz sporządzanie obwiedni.
Swobodne kształtowanie geometrii, w tym import z podkładu DXF i automatyczna lokalizacja punktów charakterystycznych.
Szeroki wybór narzędzi definicji i edycji modelu obliczeniowego, w tym generator siatki z możliwością lokalnego, wielostopniowego zagęszczania wzdłuż krawędzi oraz wierzchołków.
Intuicyjne przeglądanie wyników w postaci map i wykresów z możliwością szczegółowego podglądu w dedykowanych narzędziach.
i wiele więcej…

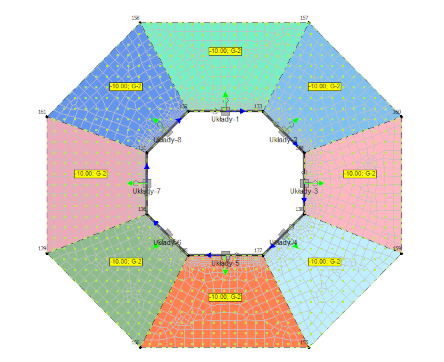

Konstrukcje osiowosymetryczne

Analiza rozkładu naprężeń pod stopami fundamentowymi (półprzestrzeń sprężysta), rury obciążone ciśnieniem (przekrój podłużny), połączenia śrubowe, studnie obciążone ciśnieniem gruntu/wody, itp.

Więcej o możliwościach analiz osiowosymetrycznych

Modele osiowosymetryczne umożliwiają efektywna analizę w sytuacji symetrii geometrii oraz obciążenia.
Bardzo szybki kod obliczeniowy oraz szeroki wachlarz narzędzi do wizualizacji map, przekrojów oraz wartości we wskazanych punktach.
Określenie sił przekrojowych z uwzględnieniem kierunków lokalnych dla panel (Nx, Ny, Nz, Nxy), reakcji podporowych (punktowe oraz liniowe) i przemieszczeń.
Wygodne definiowanie schematu o dowolnej geometrii, obciążeniu oraz podparciu, w tym generator siatki z lokalnym dogęszczeniem ora śledzenie punktów i kątów charakterystycznych.
Automatyczne generowanie kombinacji zgodnie z eurokodami oraz normami polskimi.
i wiele więcej…

Narzędzia

Zestawienie obciążeń, kalkulator sztywności gruntu oraz moduł eksportu zbrojenia do programu BiK*.

Opis możliwości narzędzi

Generator obciążenia wiatrem, śniegiem, pojazdami, użytkowego, ciężaru konstrukcji oraz elementów wykończenia, które następnie można przypisać do sił w schemacie obliczeniowym.
Kalkulator sztywności gruntu umożliwiający oszacowanie współczynnika sztywności podłoża w oparciu o dane geotechniczne i model połprzestrzeni sprężystej (podłoże uwarstwione; wybór między stopą, ławą i płytą).
Narzędzia eksportu zbrojenia do programu BiK* (https://www.bikbik.pl) ułatwiające dalsze szczegółowe ich opracowanie.

* import danych z Soldis PROJEKTANT jest dostępny dla wybranych wersji BiK.
