Projektowanie prętowych elementów żelbetowych. Procedura automatycznie dobiera dla pasma płyty zbrojenie podłużne zgodnie z metodą prezentowaną w normie PN-EN 1992. Weryfikacja dokonywana jest na podstawie wszystkich niezbędnych warunków projektowych SGN i SGU, a zaproponowane zbrojenie może być dowolnie dostosowane do wymagań konstrukcyjnych (pręty odgięte, nieciągłość zbrojenia). Reguła wymiarowania jest całkowicie zintegrowana z pozostałymi modułami programu, co zapewnia import wyników obliczeń statycznych oraz wszystkich niezbędnych charakterystyk przekroju oraz materiału.
Reguła w szczególności umożliwia:
- określenie wytężenia płyty żelbetowej pod względem kryteriów normowych wraz ze szczegółowymi obliczeniami dla poszczególnych punktów oraz kombinacji przypadków obciążenia,
- automatyczny import wyników statyki, właściwości materiału oraz parametrów przekroju,
- obliczenia z wykorzystaniem metody ogólnej,

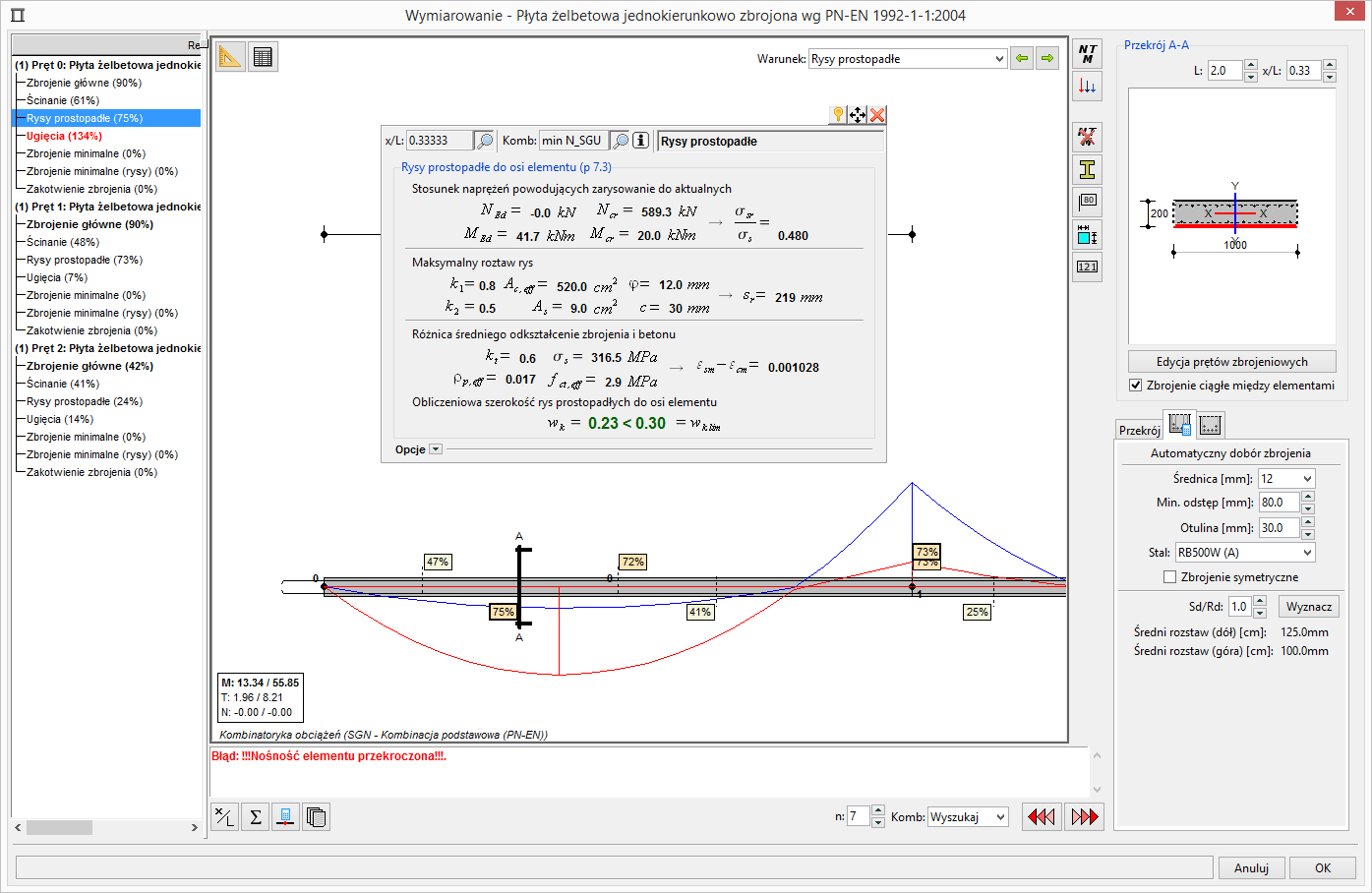

- wizualizację stanu równowagi dla przekroju z zaznaczeniem strefy ściskanej betonu oraz sił wypadkowych,
- określenie ugięcia przy uwzględnieniu relaksacji oraz zarysowania; obliczanie ugięcia odbywa się poprzez całkowanie ogólnego równania linii ugięcia z uwzględnieniem zmiennej sztywności,
- wizualizację ugięcia elementu wraz ze wskazaniem miejsc zarysowania oraz obliczeniowej długości rysy prostopadłej,
- automatyczny dobór zbrojenia podłużnego i poprzecznego z uwzględnieniem wszystkich elementów w grupie; przy automatycznym doborze program ustala zbrojenie na bazie wytycznych użytkownika: preferowana średnica, min odstęp między prętami, min pole zbrojenia, otulina oraz ew. współczynnik korekcyjny,
- wyświetlenie sugerowanej ilości zbrojenia dla poszczególnych krawędzi,
- prezentację prętów zbrojeniowych w postaci listy – wygodne i łatwe przeglądanie oraz edycja,
- sprawdzenie zakotwienia prętów w analizowanych punktach,
- analizowane zbrojenia jako ciągłe między poszczególnymi przęsłami,
- graficzną prezentację wytężenia konstrukcji i łatwie przekierowanie do kontekstu wymiarowania, dla którego wytężenie jest największe,
- filtrowanie wyników dla wskazanego kontekstu wymiarowania, kombinacji obciążenia oraz rzędnej,
- określenie liczby punktów i ich współrzędnych dla którym ma być przeprowadzone wymiarowanie,
- określenie sił przekrojowych w płaszczyźnie prostopadłej do ekranu (zginanie dwukierunkowe),
- dwa tryby wymiarowania: tylko bieżący punkt, wszystkie wskazane punkty,

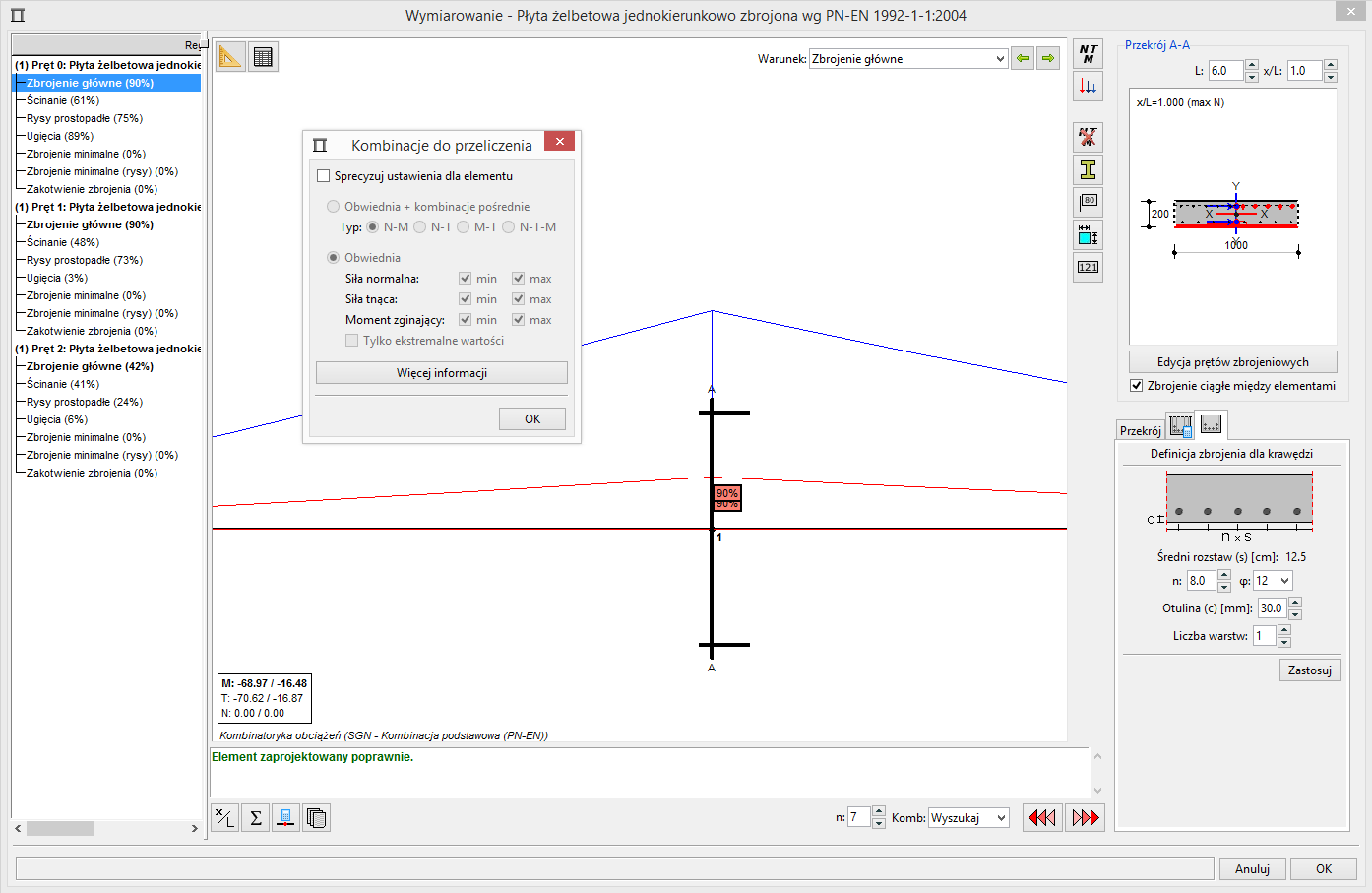

- wskazanie kombinacji dla których ma zostać przeprowadzone wymiarowanie (przyśpiesza analizę -> przydatne w przypadku optymalizacji),
- wygenerowanie notki obliczeniowej zawierającej najbardziej istotne wyniki wymiarowania (format .rtf -> MSOffice, OpenOffice, itd).
